صفحه گرافیت لیفتراک تویوتا

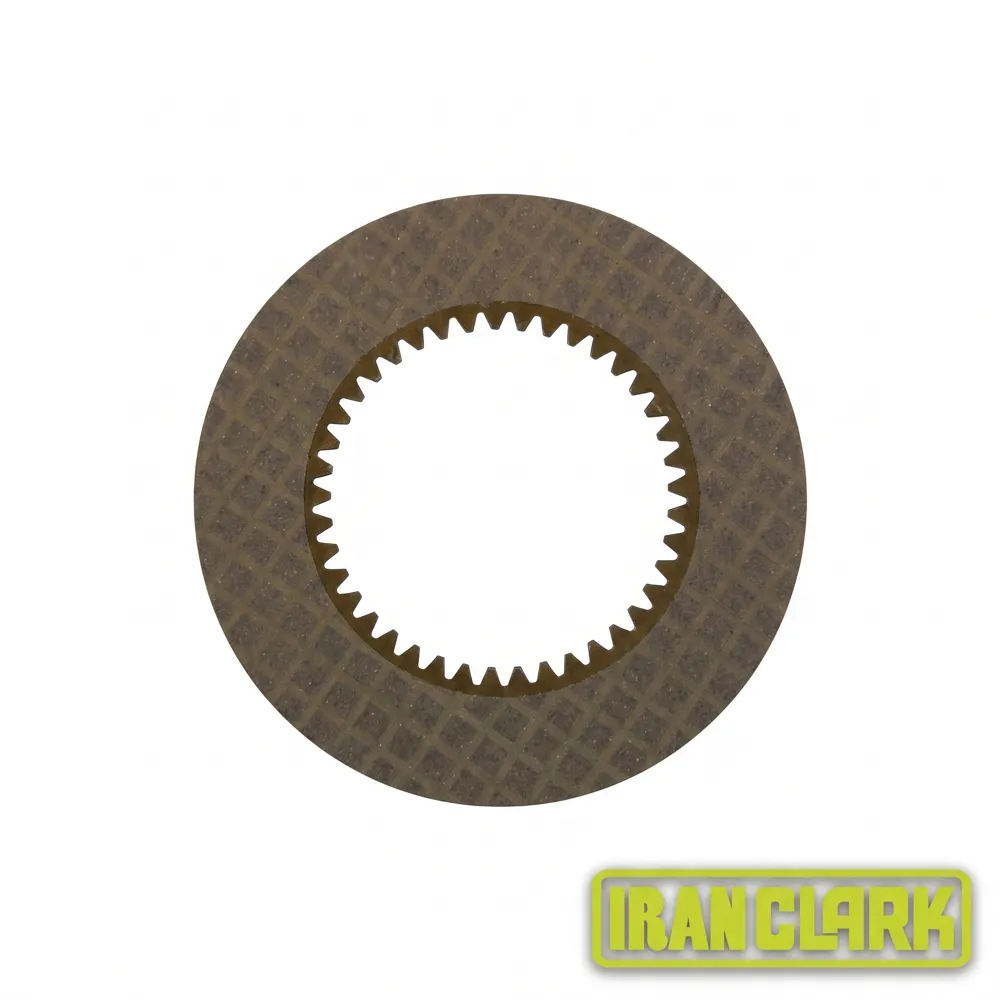

صفحه گرافیت لیفتراک تویوتا، نوعی صفحه اصطکاکی است که در مجموعه گیربکس و کلاچ توربین این دستگاهها استفاده میشود. وظیفه آن انتقال یکنواخت نیرو، درگیری نرم دندهها و کنترل گشتاور در شرایط کاری سنگین است. جنس لایه اصطکاکی این صفحات معمولاً از مواد کامپوزیتی با پایه گرافیت یا کاغذی تقویتشده است که در برابر حرارت و سایش مقاومت بالایی دارد.
در منابع قطعات تویوتا، صفحات اصطکاکی با شمارههایی مانند 32461-23330-71، 32461-23630-71، 32461-23830-71 و 32461-U2170-71 برای مدلهای مختلف لیفتراک عرضه شدهاند. این صفحات برای سریهای 6F، 7F، 8F و برخی مدلهای FDZN، FGZN، 7FGU، 7FGCU، 8FGU و 8FGCU کاربرد دارند.
برای مدلهای سبکتر و ظرفیتهای حدود 1.5 تا 3 تن، صفحاتی مانند 32461-23330-71 با قطر بیرونی حدود 131 میلیمتر، قطر داخلی حدود 79 میلیمتر، ضخامت حدود 2.6 تا 3 میلیمتر و تعداد دندانه 30 معرفی شدهاند. این صفحات برای مدلهایی مانند 7FDU15 تا 7FDU32، 7FGU15 تا 7FGU32، 6-8FD10 تا 30 و 6-8FG10 تا 30 با سریهای ساخت مشخص استفاده میشوند.
برای مدلهای بزرگتر و ظرفیتهای بالاتر، صفحاتی با شماره 32461-U2170-71 و ابعاد مشابه اما با کاربردهای متفاوت در سریهای 8FGU20 تا 8FGU32، 8FGCU20 تا 8FGCU32 و برخی مدلهای 8FDU معرفی شدهاند. همچنین برای ظرفیتهای حدود 3.5 تا 4.5 تن، صفحاتی مانند 32432-32890-71 برای مدلهای 5FD35، 6FDU35، 6FG40، 5FD45 و 6FGCU35 با موتور 11Z فهرست شدهاند.
به همین دلیل، این محصول بهصورت جامع برای دو گروه ظرفیتی تعریف میشود:
- صفحه گرافیت 1.5 تن و 6F.
- صفحه گرافیت 3.5 تا 4.5 تن.
| گروه ظرفیتی | مدلهای نمونه | شماره فنی نمونه | ابعاد تقریبی |
|---|---|---|---|
| 1.5 تن و 6F | 6-8FD10 تا 30، 6-8FG10 تا 30، 7FDU15 تا 32، 7FGU15 تا 32، FDZN20 تا 30، FGZN20 تا 30 | 32461-23330-71 | قطر بیرونی 131 میلیمتر، قطر داخلی 79 میلیمتر، ضخامت 2.6 تا 3 میلیمتر، 30 دندانه |
| 3.5 تا 4.5 تن | 5FD35، 6FDU35، 6FG40، 5FD45، 6FGCU35 | 32432-32890-71 | مشخصات دقیق بر اساس کاتالوگ و قطعه نمونه |
| سری 8F متوسط | 8FGU20 تا 32، 8FGCU20 تا 32، 8FDU15 تا 18 | 32461-U2170-71 | قطر بیرونی حدود 131 میلیمتر، قطر داخلی حدود 79 میلیمتر، ضخامت حدود 2.6 میلیمتر، 30 دندانه |
انتخاب نهایی باید با توجه به مدل دقیق لیفتراک، ظرفیت، سری ساخت، شماره فنی قطعه و ابعاد صفحه انجام شود.
کاربرد صفحه گرافیت
صفحه گرافیت در مجموعه گیربکس و کلاچ توربین لیفتراک تویوتا قرار دارد و وظیفه آن درگیری نرم، انتقال گشتاور و کنترل سرعت چرخش اجزای داخلی گیربکس است. سلامت این صفحات روی عملکرد دندهها، شتابگیری، حرکت در سربالایی و کاهش ضربههای انتقال نیرو تأثیر مستقیم دارد.
علائم فرسودگی یا خرابی صفحه گرافیت ممکن است شامل موارد زیر باشد:
- لغزش دنده یا تأخیر در درگیری.
- کاهش قدرت حرکتی در بارهای سنگین.
- صدای غیرعادی از گیربکس.
- داغ شدن بیشازحد مجموعه انتقال قدرت.
- تغییر ناگهانی دور موتور بدون تغییر متناسب در سرعت دستگاه.
- مشاهده ذرات اصطکاکی در روغن گیربکس.
از طریق صفحه لوازم یدکی لیفتراک تویوتا میتوانید سایر قطعات موردنیاز دستگاه را نیز بررسی کنید. برای قطعات مرتبط با گیربکس و انتقال قدرت، به دسته لوازم یدکی گیربکس لیفتراک تویوتا مراجعه کنید.
